Sie benötigen für die Integration folgende Hardware:

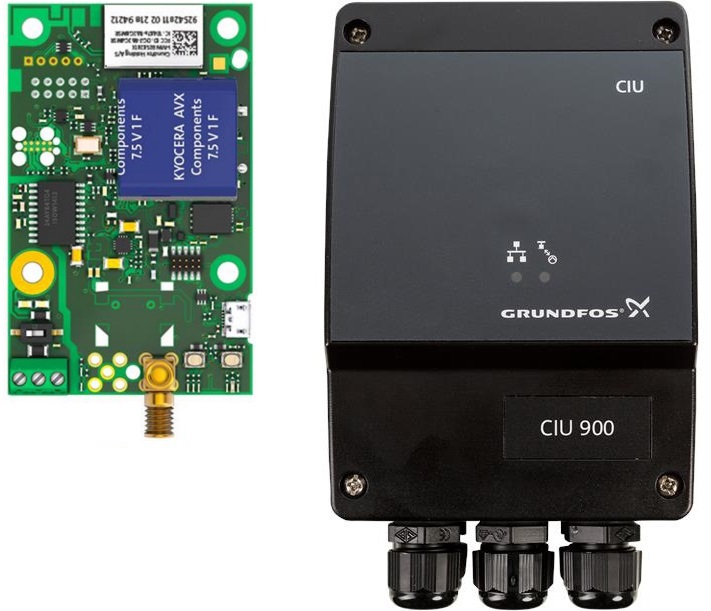

CIU 900 + CIM 290
Produktnummer CIU 900: 99448387
CIM 290-MA LPWAN GIC
Produktnummer: 92865300
Hinweis: Die CIM 290 enthält eine eUICC-Plastik-SIM-Karte mit int. Roaming und erfordert eine externe Antenne für LTE-M.
Antenne mit Magnetfuß und 2 m Kabel (99838775), Antenne mit Halterung und 5 m Kabel (93256028) oder die 3G/4G-Antenne für die Schrankmontage (99518079).
Die Freigabe in den einzelnen Ländern hängt von der Einführung der LTE-M-Technologie durch die Telekommunikationsanbieter, den Funkzulassungen und den Roaming-Vereinbarungen für SIM-Karten für LTE-M ab. Eine vollständige Liste der unterstützten Länder finden Sie in diesem verlinkten Dokument.
CIM 290 Freigabe Länderübersicht
Hinweis: Für die Nutzung von Grundfos Connect ist ein 1-Jahres-Abonnement (92711156) erforderlich.
CIM/CIU 280 Kommunikationsschnittstelle zur einfachen Integration in die Grundfos Connect Lösung.
Auswertemodul und Schnittstellenmodul IO 113
Das IO 113 ist ein Schutzmodul speziell für Grundfos Abwasserpumpen der Baureihe SE und SL. Das IO 113 verfügt über Eingänge zum Anschluss von analogen und digitalen Pumpensensoren, über die die Pumpe bei Vorliegen einer Störung abgeschaltet werden können.
Das IO 113 bietet folgende Überwachungsfunktionen*:
• Motortemperatur
• Feuchtigkeit im Motor
• Wasser in Öl
• Isolationswiderstand
• Pumpen Vibrationen
• Lagertemperatur
* Bitte stellen Sie sicher, dass die Pumpenauswahl die erforderlichen Sensoren für die erforderliche Überwachungsfunktion enthält.
Sensormodul SM 113
Das SM 113 wird zur Erfassung und Weiterleitung von Sensordaten verwendet. Das SM 113 wird zusammen mit dem IO 113 verwendet. Die Kommunikation zwischen beiden Geräten erfolgt mit Hilfe einer Powerline-Verbindung über das Grundfos GENIbus-Protokoll.
Mit Hilfe des SM 113 können die Daten von folgenden Sensoren aufgenommen werden:
• 3 Stromsensoren, 4-20 mA
• 3 PT100-Temperaturfühler
• 3 PT1000-Temperaturfühler
• 1 PTC-Temperaturfühler
• 1 Digitaleingang.
Erfahren Sie mehr über das CIU-Modul im Grundfos Product Center
Erfahren Sie mehr über das CIM-Modul im Grundfos Product Center
Erfahren Sie mehr über Grundfos Connect im Grundfos Product Center
Erfahren Sie mehr über das IO 113 im Grundfos Product Center
Erfahren Sie mehr über das SM 113 im Grundfos Product Center
Quick Guide zu den CIM/CIU-Modulen
Einheitlicher Fehlercode für alle Grundfosprodukte
Grundlegende Informationen über die Architektur und Sicherheit
Das PC-Tool Water Utility richtet sich an Systemintegratoren und Grundfos-Servicepersonal. Es kann sowohl für den Service vor Ort als auch für Vorbereitungs-, Inspektions- und Verwaltungsarbeiten außerhalb der Anlage verwendet werden.
Schritt für Schritt führt Sie die Grundfos GO App für Ihr Smartphone oder Tablet durch den Einrichtungsprozess eines Gateways in die Grundfos iSolutions Cloud (GiC). Die kostenlose Smartphone-App steht in den untenstehenden App-Stores zum Download bereit:
