Sie benötigen für die Integration folgende Hardware:

CIU 900 + CIM 150 + Kabel 3m
Produktnummer CIU 900: 99448387
Produktnummer CIM 150: 96824793
Produktnummer Kabel 3m: 98589048

Hinweis: Für große DDA XL Pumpen ist eine CIU-Box erforderlich (Einsatz der E-Box nicht möglich).

Für die Datenbuskommunikation der DDA Dosierpumpe mit einer CIU Box kann folgendes Kabel verwendet werden: Genibus Verbindungskabel, 3 m, M12 (98589048).

CIM/CIU 150 Kommunikationsschnittstelle für eine einfache Integration in Profibus-DP Netzwerke. Die Systemintegration erfolgt ganz unkompliziert über GSD - Dateien und unterstützt das Standardprofil für „intelligente Pumpen“ von PROFIBUS & PROFINET International.

Die CIU 900 ist ein externes Modul zur Integration der CIM, für Wand – oder Hutschienenmontage. Diese besitzen ein integriertes 24 - 240 V AC/DC Netzteil.

Erfahren Sie mehr über das CIU-Modul im Grundfos Product Center

Erfahren Sie mehr über das CIM-Modul im Grundfos Product Center

Quick Guide zu den CIM/CIU-Modulen

Einheitlicher Fehlercode für alle Grundfosprodukte

Zur einfachen Integration in Profibus DP / Profinet IO für Siemens S7 SPS Steuerungen mit Beispiel Funktionsbaustein in TIA.

Functionblock PN/DP DDA

Zur einfachen Integration in Profibus DP / Profinet IO für Siemens S7 SPS Steuerungen mit Beispiel Funktionsbaustein in Simatic Manager.

Functionblock PN-DP DDA

Das PC-Tool CIM/CIU ist ein Tool für den Systemintegrator und das Grundfos-Servicepersonal. Es zeigt den Dateninhalt (Funktionsprofil) eines Grundfos-Produkts, das über eine CIM/CIU-Schnittstelle oder SoftCIM mit Ihrem PC verbunden ist.

PC Tool CIM/CIU

PROFIBUS DP

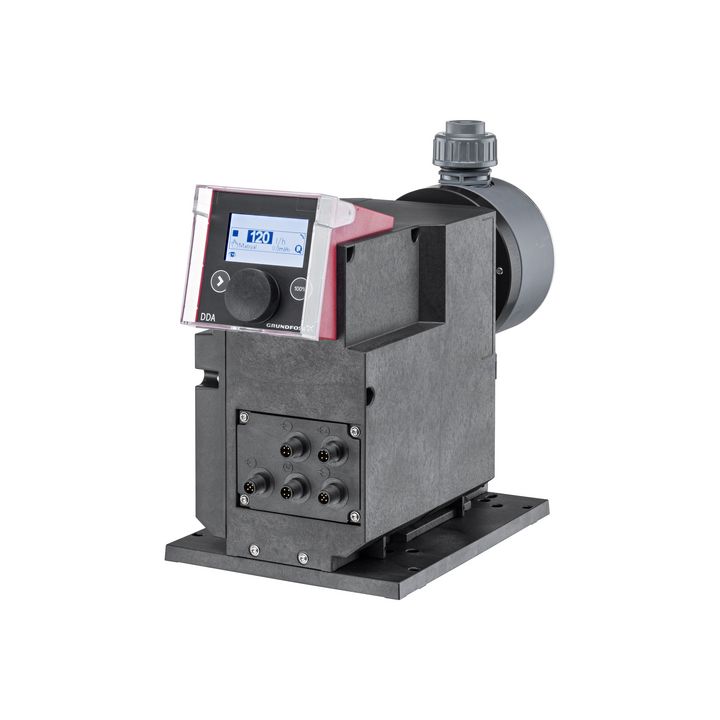

DDA XL Dosing
